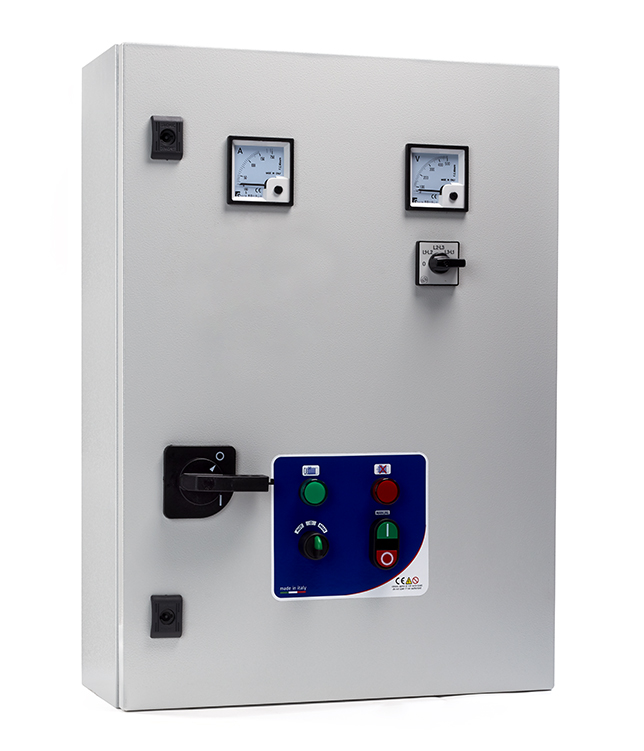

Quadro elettromeccanico avviamento stella triangolo 1 motore con voltmetro e amperometro



Categorie: , Tag: , , , , , , , , , , , , , , , , , ,

CARATTERISTICHE GENERALI

  • Tensione di funzionamento 400Vac ±10% 50/60Hz
  • Sezionatore generale con blocca porta
  • Selettore per il funzionamento automatico -0- manuale
  • Pulsante marcia-arresto per il funzionamento manuale
  • Temporizzatore stella triangolo regolabile
  • Spia Led marcia
  • Spia Led sovraccarico
  • Voltmetro analogico 72×72
  • Commutatore voltmetrico
  • Amperometro analogico 72×72
  • Fusibile di protezione circuito ausiliario
  • Trasformatore per circuito ausiliario
  • Fusibile di protezione motore
  • N°3 contattori
  • Relè termico ripristinabile internamente
  • Morsettiera di collegamento
  • Contenitore esterno in metallo
  • Grado di protezione IP55
  • Temperatura d’impiego -5/+40°C



PROTEZIONI

  • Protezione massima corrente con allarme

INGRESSI/USCITE

  • N°2 ingressi in bassissima tensione per pressostato o galleggianti (livello minimo/massimo)

TRIFASE 400Vac ±10% 50/60Hz
CODICE TIPO POTENZA CORRENTE DIMENSIONI mm PESO BOX
kW HP MASSIMA (A) A-H L-W P-D Kg
SQ700.00 STAR DELTA 1 400 7,5 5,5 7,5 14 500 400 230 17 50
SQ700.01 STAR DELTA 1 400 10 7,5 10 18 500 400 230 17 50
SQ700.20 STAR DELTA 1 400 12,5 9,2 12,5 21 500 400 230 17 50
SQ700.02 STAR DELTA 1 400 15 11 15 25 500 400 230 17 50
SQ700.21 STAR DELTA 1 400 17,5 13 17,5 29 500 400 230 17 50
SQ700.03 STAR DELTA 1 400 20 15 20 34 500 400 230 18 50
SQ700.04 STAR DELTA 1 400 25 18,5 25 41 500 400 230 18 50
SQ700.05 STAR DELTA 1 400 35 22÷26 30÷35 58 600 400 230 21 60
SQ700.06 STAR DELTA 1 400 40 30 40 66 600 400 230 21 60
SQ700.07 STAR DELTA 1 400 50 37 50 82 700 500 240 29 70
SQ700.08 STAR DELTA 1 400 60 45 60 100 700 500 290 36 71
SQ700.09 STAR DELTA 1 400 75 51,5÷55 70÷75 121 800 600 290 39 80
SQ700.10 STAR DELTA 1 400 80 60 80 132 800 600 290 39 80
SQ700.11 STAR DELTA 1 400 90 66 90 146 1000 600 370 50 101
SQ700.12 STAR DELTA 1 400 100 75 100 165 1000 600 370 52 101
SQ700.13 STAR DELTA 1 400 125 92 125 203 1200 800 370 80 122
SQ700.14 STAR DELTA 1 400 150 110 150 242 1200 800 370 86 122
SQ700.15 STAR DELTA 1 400 180 132 180 291 1200 800 370 88 122
SQ700.16 STAR DELTA 1 400 200 150 200 330 1200 800 370 90 122



OPTIONALS
CODICE TIPO
OP100.04/4 Relè mancanza, sequenza e asimmetria fasi cablato
OP100.04/5 Relè mancanza, sequenza e asimmetria fasi, minima e massima tensione cablato
OP100.05/1 Scaricatore trifase di tipo 2 per sovratensione cablato
OP100.15/024 Contaore 24Vac 48×48 cablato
OP100.15/110 Contaore 110Vac 48×48 cablato
OP100.16/1 Timer analogico giornaliero 72×72 senza riserva cablato
OP100.16/2 Timer analogico giornaliero 72×72 con riserva cablato
OP100.18 Timer ritardo avviamento cablato (attesa presenza rete)
OP100.19/4 Modulo GSM 4 inputs/4 outputs cablato
OP100.09/2 Batteria a litio 3,7Vdc 600mAh cablata
OP331.230 Relè di controllo LEVEL 230Vac cablato
OP100.01 Kit 3 sonde di livello
OP100.17/024 Relè 24Vac completo di zoccolo cablato
OP210.01 Ingresso in bassissima tensione per klixon motore cablato
OP200.01 Uscita allarme 24Vac e contatto puro
OP100.13/1 Pulsante tacitazione sirena cablat0
OP100.13/1/24 Sirena 24Vac/dc cablata
OP100.13/2/24L Lampeggiante a Led 24Vac cablato
SS100.01 Segnalatore di allarme visivo e acustico (BASIC ALARM VA024)
Per altri optionals clicca qui
