SOFT START 3

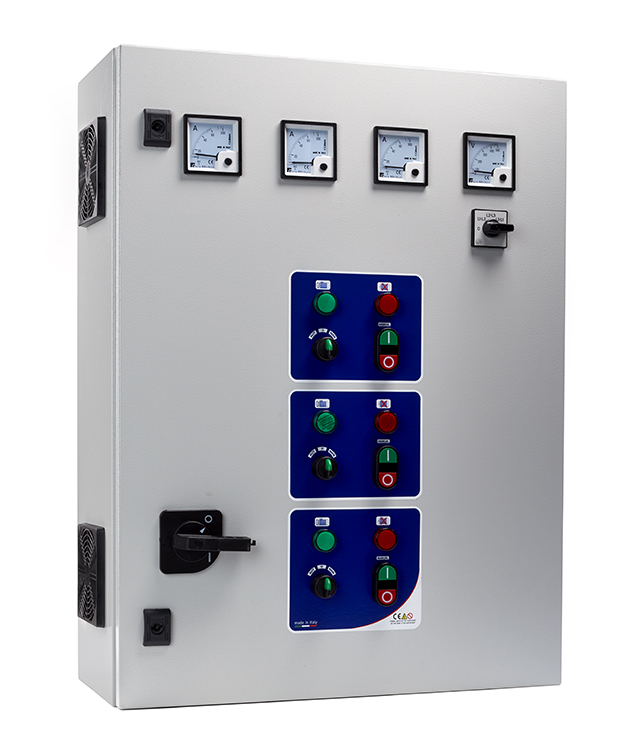

Quadro elettromeccanico avviamento soft start 3 motori con voltmetro e amperometri
-
Semplice nella programmazione
-
Rampa di accelerazione e decelerazione regolabile
Applicazioni
Optional
CARATTERISTICHE GENERALI
- Tensione di funzionamento 400Vac ±10% 50/60Hz
- Sezionatore generale con blocca porta
- N°3 selettori per il funzionamento automatico -0- manuale
- N°3 pulsanti marcia-arresto per il funzionamento manuale
- N°3 spie Led marcia
- N°3 spie Led sovraccarico
- Voltmetro analogico 72×72
- Commutatore voltmetrico
- N°3 amperometri analogico 72×72
- Fusibile di protezione circuito ausiliario
- Trasformatore per circuito ausiliario
- Fusibile di protezione per ogni motore
- N°3 soft start con contatti di by-pass
- Ventilazione forzata completa di filtri (da 25Hp in poi)
- Termostato per ventola
- Morsettiera di collegamento
- Contenitore esterno in metallo
- Grado di protezione IP55
- Temperatura d’impiego -5/+40°C
VANTAGGI
- Rampa di accelerazione e decelerazione regolabile da trimmer
- Tensione di avviamento regolabile da trimmer
INGRESSI/USCITE
- N°2 ingressi in bassissima tensione per pressostato o galleggianti (livello minimo/massimo motore 1)
- N°2 ingressi in bassissima tensione per pressostato o galleggianti (livello minimo/massimo motore 2)
- N°2 ingressi in bassissima tensione per pressostato o galleggianti (livello minimo/massimo motore 3)
PROTEZIONI
- Protezione massima corrente per ogni motore con squilibrio fasi e allarme
- Protezione sulla caduta di fase e carico mancante
TRIFASE 400Vac ±10% 50/60Hz |
|||||||||
| CODICE | TIPO | POTENZA | CAMPO | DIMENSIONI mm | PESO | BOX | |||
|---|---|---|---|---|---|---|---|---|---|
| kW | HP | D’IMPIEGO (A) | A-H | L-W | P-D | Kg | |||
| SQ722.CL00 | SOFT START 3 400 5,5 | 2,2÷4 | 3÷5,5 | 3x(5÷12,5) | 800 | 600 | 290 | 35 | 80 |
| SQ722.CL01 | SOFT START 3 400 12,5 | 5,5÷9,2 | 7,5÷12,5 | 3x(10÷25) | 800 | 600 | 290 | 35 | 80 |
| SQ722.CL02 | SOFT START 3 400 17,5 | 11÷13 | 15÷17,5 | 3x(17÷32) | 800 | 600 | 290 | 35 | 80 |
| SQ722.CL03 | SOFT START 3 400 20 | 15 | 20 | 3x(23÷38) | 800 | 600 | 290 | 35 | 80 |
| SQ722.CL04 | SOFT START 3 400 25 | 18,5 | 25 | 3x(22,5÷45) | 1000 | 800 | 370 | 60 | 103 |
| SQ722.CL05 | SOFT START 3 400 35 | 22÷26 | 30÷35 | 3x(25,5÷63) | 1000 | 800 | 370 | 62 | 103 |
| SQ722.CL06 | SOFT START 3 400 40 | 30 | 40 | 3x(34,5÷72) | 1000 | 800 | 370 | 64 | 103 |
| SQ722.CL07 | SOFT START 3 400 50 | 37 | 50 | 3x(42,5÷80) | 1200 | 800 | 370 | 73 | 122 |
| SQ722.CL07/2 | SOFT START 3 400 50 | 37 | 50 | 3x(46÷106) | 1200 | 800 | 370 | 74 | 122 |
| SQ722.CL08 | SOFT START 3 400 60 | 45 | 60 | 3x(46÷106) | 1200 | 800 | 370 | 75 | 122 |
OPTIONALS |
|||||||||
| CODICE | TIPO | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| OP100.04/4 | Relè mancanza, sequenza e asimmetria fasi cablato | ||||||||
| OP100.04/5 | Relè mancanza, sequenza e asimmetria fasi, minima e massima tensione cablato | ||||||||
| OP100.05/1 | Scaricatore trifase di tipo 2 per sovratensione cablato | ||||||||
| OP100.15/024 | Contaore 24Vac 48×48 cablato | ||||||||
| OP100.15/110 | Contaore 110Vac 48×48 cablato | ||||||||
| OP100.16/1 | Timer analogico giornaliero 72×72 senza riserva cablato | ||||||||
| OP100.16/2 | Timer analogico giornaliero 72×72 con riserva cablato | ||||||||
| OP100.18 | Timer ritardo avviamento cablato (attesa presenza rete) | ||||||||
| OP100.19/4 | Modulo GSM 4 inputs/4 outputs cablato | ||||||||
| OP100.09/2 | Batteria a litio 3,7Vdc 600mAh cablata | ||||||||
| OP333.230 | Rele’ di controllo MULTI 3 230Vac per booster di pressione e acque reflue cablato | ||||||||
| OP210.01 | Ingresso in bassissima tensione per klixon motore cablato | ||||||||
| OP200.01 | Uscita allarme 24Vac e contatto puro | ||||||||
| OP100.13/1 | Pulsante tacitazione sirena cablato | ||||||||
| OP100.13/1/24 | Sirena 24Vac/dc cablata | ||||||||
| OP100.13/2/24L | Lampeggiante a Led 24Vac cablato | ||||||||
| SS100.01 | Segnalatore di allarme visivo e acustico (BASIC ALARM VA024) | ||||||||
Per altri optionals clicca qui
