RAIN PLUS 1
Quadro elettronico avviamento diretto 1 motore per impianti di raccolta prima pioggia con display
-
Autoapprendimento dati motore
-
Data logger allarmi ed eventi
-
Versione monofase con relè di potenza per carichi induttivi (fino a 31A)
-
Protezione per scheda madre
-
Telecontrollo SALUPO CONNECT
Applicazioni
Optional
CARATTERISTICHE GENERALI
- Tensione di funzionamento 230Vac +15/-20% 50/60Hz (SA682.xx)
- Tensione di funzionamento 400Vac +15/-20% 50/60Hz (SA685.xx)
- Sezionatore generale con blocca porta
- Pulsante per il funzionamento automatico
- Pulsante per il funzionamento manuale (stabile/instabile)
- Fusibile di protezione circuito ausiliario
- Fusibile di protezione motore
- Contattore (SA685.xx)
- Contenitore esterno in materiale termoplastico
- Pressacavi
- Grado di protezione IP65
- Temperatura d’impiego -5/+50°C
- Umidità relativa 60% a 50°C (non condensata)
VANTAGGI
- Display LCD multilingua per la visualizzazione di:
- Tensione di rete
- Corrente
- Contaore
- Stato livello
- Tutti i messaggi relativi al funzionamento del motore
- Autoapprendimento corrente massima e minima motore
- Marcia a secco con controllo di livello e corrente minima
- Sensibilità sonde regolabile
- Attesa avviamento motore regolabile per decantazione
- Attesa rientro rete regolabile
- Funzionamento con galleggianti e sonde
INGRESSI/USCITE
- N°2 ingressi in bassissima tensione per galleggianti o sonde (minimo/massimo)
- Ingresso in bassissima tensione per sensore pioggia
- Ingresso in bassissima tensione per klixon motore
- Uscita 12Vdc max 200mA per sensore pioggia
- Uscita allarmi 12Vdc max 200mA per lampeggiante Led
- Uscita allarmi max 5A NC-COM-NO (contatto puro)
PROTEZIONI
- Protezione minima e massima corrente con allarme
- Protezione mancanza e sequenza fasi con ripristino automatico e allarme
- Protezione minima e massima tensione con ripristino automatico e allarme
- Protezione klixon motore con ripristino automatico e allarme

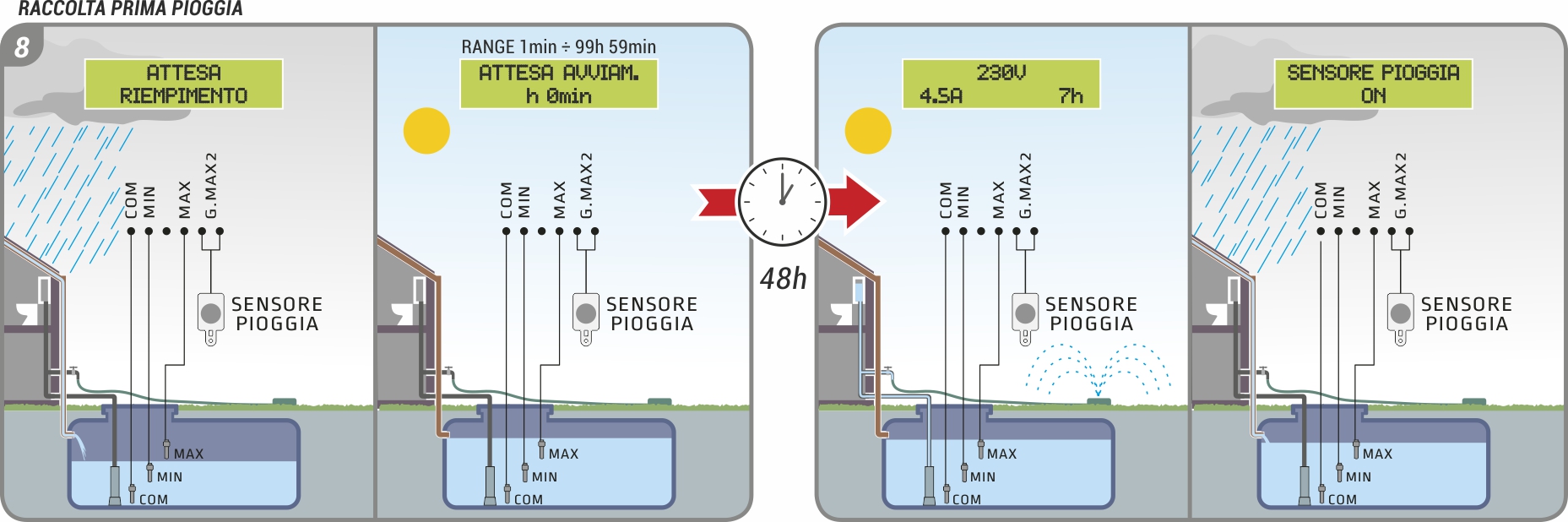

Quadro con optional: OP101.00 (Sensore pioggia)

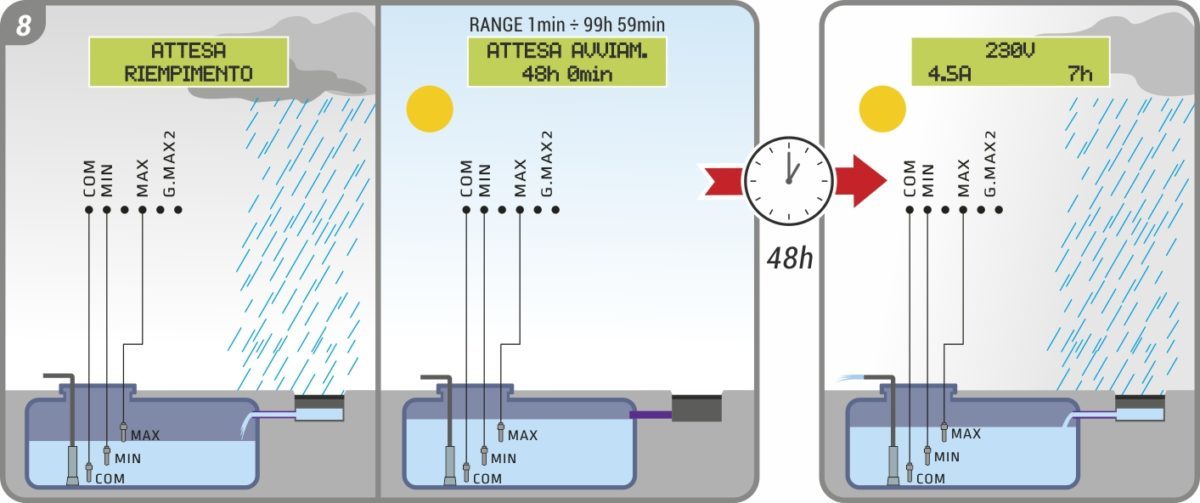

Senza sensore pioggia
MONOFASE 230Vac +15/-20% 50/60Hz |
|||||||||
| CODICE | TIPO | POTENZA | CAMPO | DIMENSIONI mm | PESO | BOX | |||
|---|---|---|---|---|---|---|---|---|---|
| kW | HP | D’IMPIEGO (A) | A-H | L-W | P-D | Kg | |||
| SA682.00 | RAIN PLUS 1 230 | 0,37÷2,2 | 0,5÷3 | 2÷18 | 285 | 245 | 140 | 2,3 | 03 |
TRIFASE 400Vac +15/-20% 50/60Hz |
|||||||||
| CODICE | TIPO | POTENZA | CAMPO | DIMENSIONI mm | PESO | BOX | |||
|---|---|---|---|---|---|---|---|---|---|
| kW | HP | D’IMPIEGO (A) | A-H | L-W | P-D | Kg | |||
| SA685.02L | RAIN PLUS 1 400 10 | 0,37÷7,5 | 0,5÷10 | 0,5÷16 | 285 | 245 | 140 | 2,8 | 03 |
| SA685.03L | RAIN PLUS 1 400 15 | 2,2÷11 | 3÷15 | 4÷25 | 345 | 285 | 165 | 3,4 | 04 |
| SA685.04L | RAIN PLUS 1 400 20 | 7,5÷15 | 10÷20 | 16÷32 | 345 | 285 | 165 | 3,5 | 04 |
OPTIONALS |
|
| CODICE | TIPO |
|---|---|
| OP100.29/B | Espansione GPRS a bordo |
| OP100.39/B | Espansione Ethernet a bordo |
| OP100.49/B | Espansione MODBUS RS-485 – BMS a bordo |
| OP100.59/B | Espansione Ethernet – WiFi a bordo |
| OP101.00 | Sensore pioggia con cavo 2m e staffa di fissaggio |
| OP100.05 | Scaricatore monofase di tipo 2 per sovratensione cablato |
| OP100.05/1 | Scaricatore trifase di tipo 2 per sovratensione cablato |
| OP200.00 | Uscita allarme 12Vdc 200mA e contatto puro |
| OP100.13/1/12 | Sirena 12Vdc cablata |
| OP100.13/2/12L | Lampeggiante a Led 12Vdc cablato |
| SS100.00 | Segnalatore di allarme visivo e acustico (BASIC ALARM VA012) |
| OP00.10 | Coppia di staffe per collare (riferimento BOX 03-04) |
Per altri optionals clicca qui
RICAMBI |
|
| CODICE | TIPO |
|---|---|
| AC100.22/1/30 | Scheda elettronica display con cavo flat 20pin 30cm |
| SD682.20 | Scheda elettronica RAIN PLUS 1 monofase |
| SD685.20 | Scheda elettronica RAIN PLUS 1 trifase 20A |
| SD685.30-40 | Scheda elettronica RAIN PLUS 1 trifase 30-40A |
