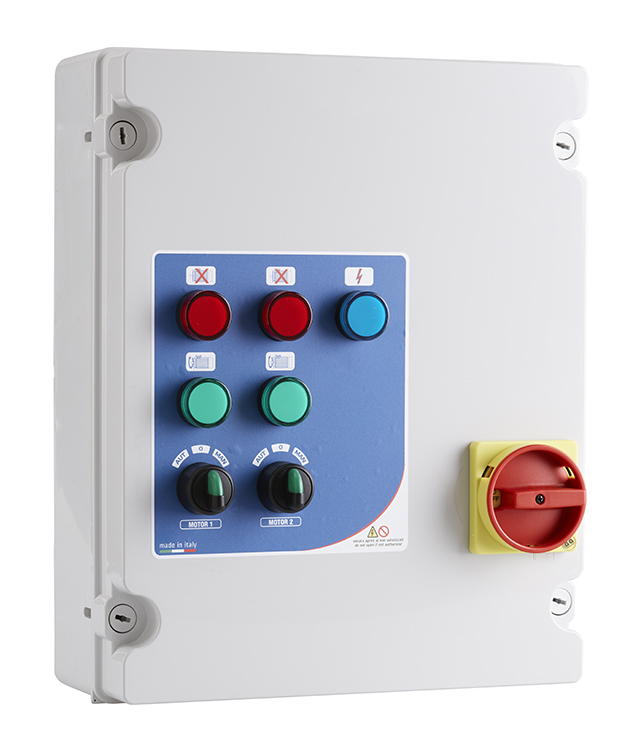

EVO 2
Quadro elettromeccanico avviamento diretto 2 motori
-
Fusibile di protezione per ogni motore
Applicazioni
Optional
CARATTERISTICHE GENERALI
- Tensione di funzionamento 230Vac ±10% 50/60Hz (SA651.xx)
- Tensione di funzionamento 400Vac ±10% 50/60Hz (SA661.xx)
- Sezionatore generale con blocca porta
- N°2 selettori per il funzionamento automatico -0- manuale (stabile)
- Spia Led presenza rete
- N°2 spie Led marcia
- N°2 spie Led sovraccarico
- Fusibile di protezione circuito ausiliario
- Trasformatore per circuito ausiliario
- Fusibile di protezione per ogni motore
- N°2 contattori
- N°2 relè termici ripristinabili internamente
- Morsettiera di collegamento
- Contenitore esterno in materiale termoplastico
- Pressacavi
- Grado di protezione IP65
- Temperatura d’impiego -5/+40°C
PROTEZIONI
- Protezione massima corrente per ogni motore con allarme
INGRESSI/USCITE
- N°2 ingressi in bassissima tensione per pressostato o galleggianti (livello minimo/massimo motore 1)
- N°2 ingressi in bassissima tensione per pressostato o galleggianti (livello minimo/massimo motore 2)
MONOFASE 230Vac ±10% 50/60Hz |
|||||||||
| CODICE | TIPO | POTENZA | CAMPO | DIMENSIONI mm | PESO | BOX | |||
|---|---|---|---|---|---|---|---|---|---|
| kW | HP | D’IMPIEGO (A) | A-H | L-W | P-D | Kg | |||
| SA651.00L | EVO 2 230 0,5 | 0,37 | 0,5 | 2x(2,5÷4) | 380 | 300 | 150 | 6,4 | 05 |
| SA651.01L | EVO 2 230 0,75 | 0,55 | 0,75 | 2x(4÷6,5) | 380 | 300 | 150 | 6,4 | 05 |
| SA651.02L | EVO 2 230 1 | 0,75 | 1 | 2x(6,3÷10) | 380 | 300 | 150 | 6,4 | 05 |
| SA651.03L | EVO 2 230 1,5 | 1,1 | 1,5 | 2x(6,3÷10) | 380 | 300 | 150 | 6,4 | 05 |
| SA651.04L | EVO 2 230 2 | 1,5 | 2 | 2x(9÷14) | 380 | 300 | 150 | 6,4 | 05 |
| SA651.05L | EVO 2 230 3 | 2,2 | 3 | 2x(13÷18) | 380 | 300 | 150 | 6,4 | 05 |
TRIFASE 400Vac ±10% 50/60Hz |
|||||||||
| CODICE | TIPO | POTENZA | CAMPO | DIMENSIONI mm | PESO | BOX | |||
|---|---|---|---|---|---|---|---|---|---|
| kW | HP | D’IMPIEGO (A) | A-H | L-W | P-D | Kg | |||
| SA661.00L | EVO 2 400 0,5 | 0,37 | 0,5 | 2x(1,1÷1,6) | 380 | 300 | 150 | 6,4 | 05 |
| SA661.01/02L | EVO 2 400 1 | 0,55÷0,75 | 0,75÷1 | 2x(1,6÷2,5) | 380 | 300 | 150 | 6,4 | 05 |
| SA661.03L | EVO 2 400 1,5 | 1 | 1,5 | 2x(2,5÷4) | 380 | 300 | 150 | 6,4 | 05 |
| SA661.04L | EVO 2 400 2 | 1,5 | 2 | 2x(4÷6,5) | 380 | 300 | 150 | 6,4 | 05 |
| SA661.06/07L | EVO 2 400 4 | 2,2÷3 | 3÷4 | 2x(6,3÷10) | 380 | 300 | 150 | 6,4 | 05 |
| SA661.09L | EVO 2 400 5,5 | 4 | 5,5 | 2x(9÷14) | 380 | 300 | 150 | 6,4 | 05 |
| SA661.10L | EVO 2 400 7,5 | 5,5 | 7,5 | 2x(13÷18) | 380 | 300 | 150 | 6,4 | 05 |
| SA661.11L | EVO 2 400 10 | 7,5 | 10 | 2x(17÷23) | 380 | 300 | 150 | 6,8 | 05 |
| SA661.12L | EVO 2 400 12,5 | 9,2 | 12,5 | 2x(20÷25) | 380 | 300 | 150 | 6,8 | 05 |
| SA661.13/14L | EVO 2 400 17,5 | 11÷13 | 15÷17,5 | 2x(24÷32) | 460 | 380 | 150 | 7,1 | 07 |
| SA661.15L | EVO 2 400 20 | 15 | 20 | 2x(32÷38) | 460 | 380 | 150 | 7,3 | 07 |
OPTIONALS |
|
| CODICE | TIPO |
|---|---|
| OP100.02/0 | Selettore automatico -0- manuale (da stabile ad instabile) |
| OP100.02/1 | Pulsante marcia-arresto cablato |
| OP100.04/4 | Relè mancanza, sequenza e asimmetria fasi cablato |
| OP100.04/5 | Relè mancanza, sequenza e asimmetria fasi, minima e massima tensione cablato |
| OP100.05 | Scaricatore monofase di tipo 2 per sovratensione cablato |
| OP100.05/1 | Scaricatore trifase di tipo 2 per sovratensione cablato |
| OP100.15/024 | Contaore 24Vac 48×48 cablato |
| OP100.16/1 | Timer analogico giornaliero 72×72 senza riserva cablato |
| OP100.16/2 | Timer analogico giornaliero 72×72 con riserva cablato |
| OP100.19/4 | Modulo GSM 4 inputs/4 outputs cablato |
| OP100.09/2 | Batteria a litio 3,7Vdc 600mAh cablata |
| OP210.01 | Ingresso in bassissima tensione per klixon motore cablato |
| OP200.01 | Uscita allarme 24Vac e contatto puro |
| OP100.13/1 | Pulsante tacitazione sirena cablat0 |
| OP100.13/1/24 | Sirena 24Vac/dc cablata |
| OP100.13/2/24L | Lampeggiante a Led 24Vac cablato |
| SS100.01 | Segnalatore di allarme visivo e acustico (BASIC ALARM VA024) |
Per altri optionals clicca qui
