EVO 1 AVM

EVO 1 AVM

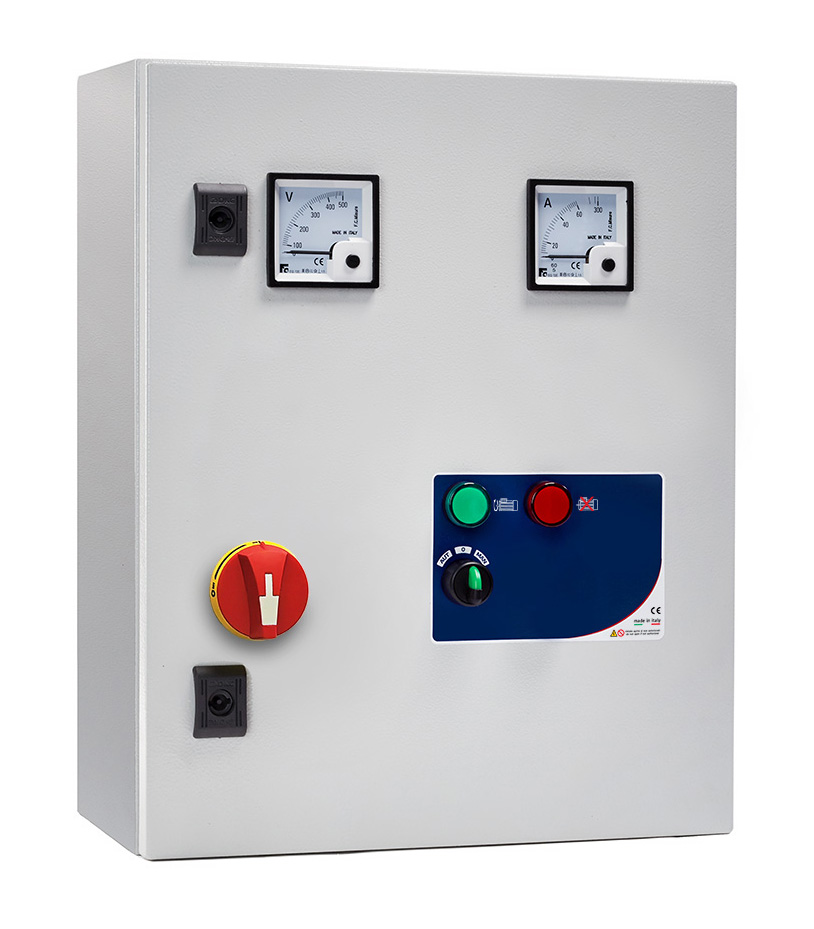

Cuadro electromecánico arranque directo 1 motor con voltímetro, amperímetro y caja de métal





Categorías: ,

CARACTERÍSTICAS GENERALES

  • Tensión de funcionamiento 230Vac ±10% 50/60Hz (SA700.xx)
  • Tensión de funcionamiento 400Vac ±10% 50/60Hz (SA701.xx)
  • Seccionador general con cerradura de puerta
  • Selector para el funcionamiento automático -0- manual (estable)
  • Indicador Led marcha
  • Indicador Led sobrecarga
  • Voltímetro analógico 72×72
  • Amperímetro analógico 72×72
  • Fusible de proteccion circuito auxiliario
  • Transformador para circuito auxiliario
  • Fusible de protección motor
  • Contactor
  • Relé térmico reiniciable internamente
  • Borne de conexión
  • Caja externa de métal
  • Prensaestopas
  • Grado de protección IP55
  • Temperatura de funcionamiento -5/+40°C



PROTECCIONES

  • Protección máxima corriente con alarma

ENTRADAS/SALIDAS

  • N° 2 entradas en muy baja tensión para presostato o flotadores (nivel mínimo/máximo)

MONOFÁSICO 230Vac ±10% 50/60Hz
CÓDIGO TIPO POTENCIA CORRIENTE DIMENSIONES mm PESO BOX
kW HP DE EMPLEO (A) A-H L-W P-D Kg
SA700.00L EVO 1 AVM 230 0,5 0,37 0,5 2,5÷4 400 300 180 10,7 40
SA700.01L EVO 1 AVM 230 0,75 0,55 0,75 4÷6,5 400 300 180 10,7 40
SA700.02L EVO 1 AVM 230 1 0,75 1 6,3÷10 400 300 180 10,7 40
SA700.03L EVO 1 AVM 230 1,5 1,1 1,5 6,3÷10 400 300 180 10,7 40
SA700.04L EVO 1 AVM 230 2 1,5 2 9÷14 400 300 180 10,7 40
SA700.05L EVO 1 AVM 230 3 2,2 3 13÷18 400 300 180 10,7 40



TRIFÁSICO 400Vac ±10% 50/60Hz
CÓDIGO TIPO POTENCIA CORRIENTE DIMENSIONES mm PESO BOX
kW HP DE EMPLEO (A) A-H L-W P-D Kg
SA701.00L EVO 1 AVM 400 0,5 0,37 0,5 1,1÷1,6 400 300 180 10,7 40
SA701.01/02L EVO 1 AVM 400 1  0,55÷0,75 0,75÷1 1,6÷2,5 400 300 180 10,7 40
SA701.03L EVO 1 AVM 400 1,5 1 1,5 2,5÷4 400 300 180 10,7 40
SA701.04L EVO 1 AVM 400 2 1,5 2 4÷6,5 400 300 180 10,7 40
SA701.06/07L EVO 1 AVM 400 4  2,2÷3  3÷4 6,3÷10 400 300 180 10,7 40
SA701.09L EVO 1 AVM 400 5,5 4 5,5 9÷14 400 300 180 10,7 40
SA701.10L EVO 1 AVM 400 7,5 5,5 7,5 13÷18 400 300 180 10,7 40
SA701.11L EVO 1 AVM 400 10 7,5 10 17÷23 400 300 180 10,7 40
SA701.12L EVO 1 AVM 400 12,5 9,2 12,5 20÷25 400 300 180 10,7 40
SA701.13/14L EVO 1 AVM 400 17,5  11÷13  15÷17,5 24÷32 400 300 180 10,8 40
SA701.15L EVO 1 AVM 400 20 15 20 32÷38 400 300 180 11,4 40
SA701.16L EVO 1 AVM 400 25 18,5 25 35÷50 500 400 230 17,4 50
SA701.17L EVO 1 AVM 400 35 22÷26 30÷35 46÷65 500 400 230 17,4 50
SA701.18L EVO 1 AVM 400 40 30 40 60÷82 500 400 230 17,4 50
SA701.19L EVO 1 AVM 400 50 37 50 70÷95 500 400 230 17,4 50



OPCIONES
CÓDIGO TIPO
OP100.02/0 Selector automático -0- manual (desde estable hasta inestable)
OP100.02/1 Botón start-stop cableado
OP100.04/4 Relé falta, sequencia y asimetría de fases cableado
OP100.04/5 Relé falta, secuencia y asimetría de fases, mínima y máxima tensión cableado
OP100.05 Descargador monofásico tipo 2 contra sobretensión cableado
OP100.05/1 Descargador trifásico tipo 2 contra sobretensión cableado
OP100.15/024 Contador de horas 24Vac 48×48 cableado
OP100.16/1 Temporizador analógico diario 72×72 sin reserva cableado
OP100.16/2 Temporizador analógico diario 72×72 con reserva cableado
OP100.19/4 Módulo GSM 4 inputs/4 outputs cableado
OP100.09/2 Batería de litio 3,7Vdc 600mAh cableada
OP331.230 Relé de control LEVEL 230Vac cableado
OP100.01 Kit 3 sondas de nivel
OP100.17/024 Relé 24Vac con zócalo cableado
OP210.01 Entrada en muy baja tensión para contacto klixon motor cableada
OP200.01 Salida alarma 24Vac y contacto puro
OP100.13/1 Botón para silenciar la sirena cableado
OP100.13/1/24 Sirena cableada 24Vac/dc
OP100.13/2/24L Faro giratorio Led cableado 24Vac
SS100.01 Indicador de alarma visual y audible (BASIC ALARM VA 024)
